當前位置：首頁 >> 球閥
>> Y型球閥 >> 120度Y型三通球閥 更新時間 2025-5-10 0:43:21
Y型球閥
| 120度Y型三通球閥 |
 |
產品名稱： | 120度Y型三通球閥 | |||||
| 型號： | Q42F/H/Y | ||||||
| 口徑： | DN50-400 | ||||||
| 壓力： | 1.0-6.4MPa | ||||||
| 材質： | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【120度Y型三通球閥】 | |||||||
120度Y型三通球閥詳細介紹
120度Y型三通球閥產品概述：
120度Y型三通球閥的三個通道之間設計成互成120°的夾角，其通過球體在120°之間的旋轉可以實現兩種不同的流向切換。本產品包括閥體，閥體中設有球體以及具有三個管口的流體通道，球體內設有兩端開口的連接通道，閥體上的進口與任意出口隨著球體的轉動實現與連接通道的導通或關閉，連接通道的任意徑向截面都為與管口內徑一致的圓，連接通道的兩端開口徑向截面的法向夾角為120°，流體通道的三個開口設有閥座，閥座的通孔構成管口，閥座朝向球體的一端與球體的外周面之間設有壓緊塊，壓緊塊朝向球體的側面具有與球體外周面的弧面配合的抵接面，壓緊塊的另一側與閥座之間設有內密封結構。
120度Y型三通球閥產品優點：
120度Y型三通球閥可以實現二種不同的流向切換，且密封結構牢固耐用，使用壽命長，流體流動阻力小，便于三通管道的清理。本產品也可根據工況需要，將兩出口端之間的夾角設計成30°、60°、90°及其他角度等。

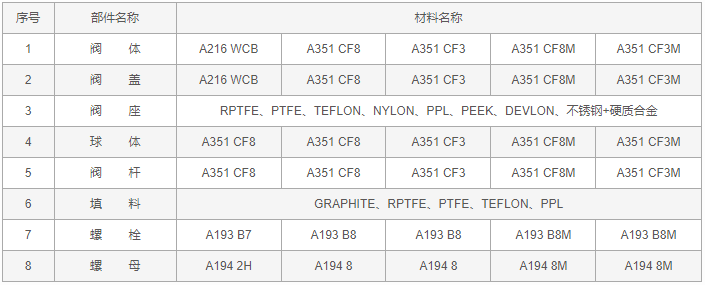

120度Y型三通球閥零件材料：

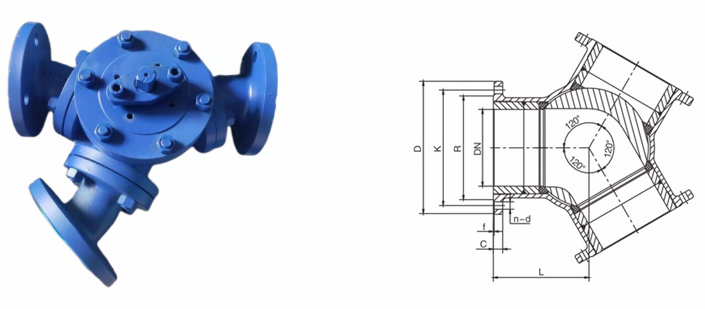

120度Y型三通球閥外形結構圖：

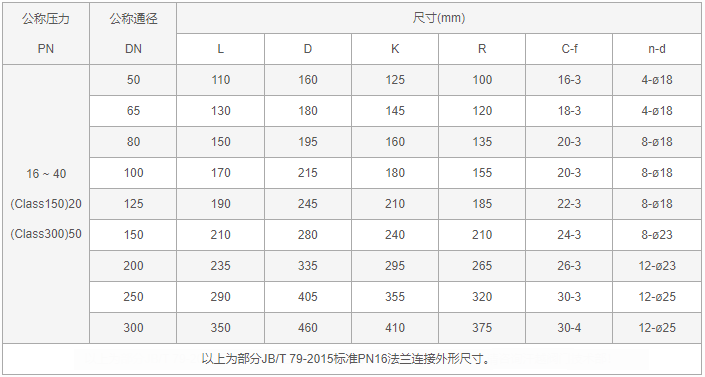

120度Y型三通球閥外形尺寸表：

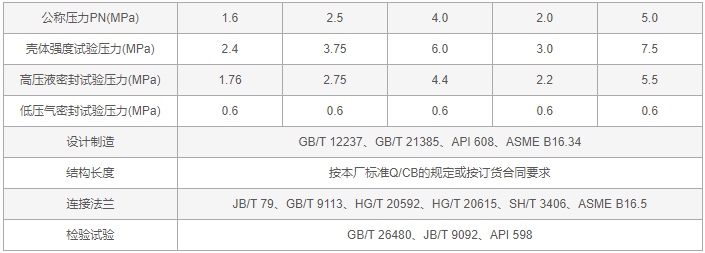

120度Y型三通球閥訂貨參數：
尊敬的客戶！如果您需要訂購我公司120度Y型三通球閥產品，咨詢時請說明結構形式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、執行器機構類型、法蘭標準及密封面形式等。本產品可采用手動、蝸輪、氣動、電動、液動、電液聯動或其他驅動方式。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【120度Y型三通球閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
