當前位置:首頁 >> 襯氟閥門
>> 襯氟止回閥 >> 襯氟止回閥
更新時間 2024-10-29 22:53:26

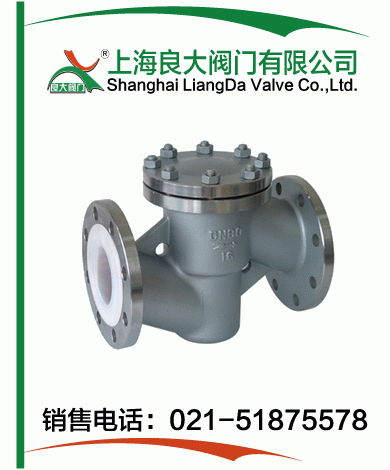

襯氟止回閥
襯氟止回閥 |
產品名稱: | 襯氟止回閥 | ||||||
型號: | H41F46 | ||||||
口徑: | DN15-500 | ||||||
壓力: | 0.6-2.5MPa | ||||||
材質: | 鑄鋼、不銹鋼等 | ||||||
|
|||||||
您正在瀏覽:【襯氟止回閥】 |
襯氟止回閥詳細介紹
襯氟止回閥產品概述:
襯氟止回閥只是允許介質向一個方向流動,而且阻止反方向流動,通常這種襯氟止回閥是自動工作的,在一個方向流動的壓力作用下,閥瓣打開,液體反方向流動時有液體壓力和閥瓣的自重,合閥瓣作用于閥重,從而切斷流動。襯氟止回閥它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。H41F46襯氟止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
襯氟止回閥技術規范:
襯氟止回閥零件材料:設計制造標準:GB/T 12235-2007
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
||
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
2
|
襯里/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|||||
3
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
4
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|

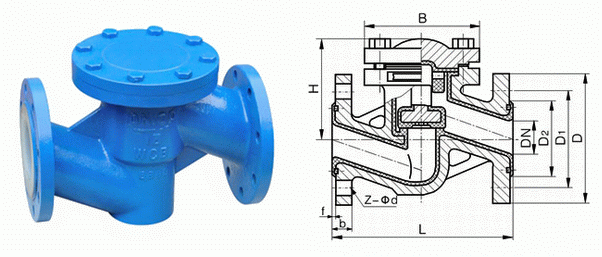

襯氟止回閥外形結構圖:
襯氟止回閥連接尺寸:
公稱通徑
|
標準值
|
參考值
|
|||||||||
DN
(mm) |
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
WT(Kg)
|
PN0.6Pa
|
|||||||||||
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-Φ12
|
105
|
55
|
4
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-Φ12
|
115
|
58
|
5
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-Φ12
|
128
|
60
|
6
|
32
|
11/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-Φ14
|
145
|
75
|
7
|
40
|
11/2
|
200
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
160
|
82
|
8
|
50
|
2
|
230
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
178
|
95
|
10
|
65
|
21/2
|
290
|
160
|
130
|
110
|
3
|
16
|
4-Φ14
|
205
|
105
|
20
|
80
|
3
|
310
|
185
|
150
|
125
|
3
|
18
|
4-Φ18
|
230
|
120
|
25
|
100
|
4
|
350
|
205
|
170
|
145
|
3
|
18
|
4-Φ18
|
255
|
135
|
30
|
125
|
5
|
400
|
235
|
200
|
175
|
3
|
20
|
8-Φ18
|
305
|
158
|
50
|
150
|
6
|
480
|
260
|
225
|
200
|
3
|
20
|
8-Φ18
|
345
|
180
|
65
|
200
|
8
|
495
|
315
|
280
|
255
|
3
|
22
|
8-Φ18
|
415
|
215
|
137
|
250
|
10
|
622
|
370
|
335
|
310
|
3
|
24
|
12-Φ18
|
490
|
240
|
150
|
300
|
12
|
698
|
435
|
395
|
362
|
4
|
24
|
12-Φ23
|
540
|
265
|
185
|
350
|
14
|
787
|
485
|
445
|
412
|
4
|
26
|
12-Φ23
|
585
|
300
|
215
|
400
|
16
|
914
|
535
|
495
|
462
|
4
|
28
|
16-Φ23
|
635
|
360
|
244
|
450
|
18
|
978
|
590
|
550
|
518
|
4
|
28
|
16-Φ23
|
680
|
385
|
276
|
500
|
20
|
978
|
640
|
600
|
568
|
4
|
30
|
16-Φ23
|
740
|
415
|
315
|
公稱通徑
|
標準值
|
參考值
|
|||||||||
DN(mm)
|
NPS
(inch) |
L
|
D
|
D1
|
D2
|
f | b
|
Z-Φd
|
B
|
H
|
WT(Kg)
|
PN1.0MPa
|
|||||||||||
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Φ14
|
105
|
55
|
5
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Φ14
|
115
|
58
|
7
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Φ14
|
128
|
60
|
9
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Φ18
|
145
|
75
|
11
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
82
|
13.5
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-Φ18
|
178
|
95
|
18
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-Φ18
|
205
|
105
|
22
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-Φ18
|
230
|
120
|
28
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-Φ18
|
255
|
135
|
34
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-Φ18
|
305
|
158
|
58
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-Φ23
|
345
|
180
|
72
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-Φ23
|
415
|
215
|
150
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-Φ23
|
490
|
240
|
165
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-Φ23
|
540
|
265
|
190
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-Φ23
|
585
|
300
|
225
|
400
|
16
|
914
|
565
|
515
|
482
|
4
|
32
|
16-Φ25
|
635
|
360
|
254
|
450
|
18
|
978
|
615
|
565
|
532
|
4
|
32
|
20-Φ25
|
680
|
385
|
285
|
500
|
20
|
978
|
670
|
620
|
585
|
4
|
34
|
20-Φ25
|
740
|
415
|
333
|
PN1.6MPa
|
|||||||||||
15
|
1/2
|
130
|
95
|
65
|
45 | 2
|
14
|
110
|
55
|
6
|
|
20
|
3/4
|
150
|
105
|
75
|
55 | 2
|
16
|
120
|
58
|
7.8
|
|
25
|
1
|
160
|
115
|
85
|
65 | 2
|
16
|
135
|
60
|
10
|
|
32
|
11/4
|
180
|
135
|
100
|
78 | 2
|
18
|
150
|
75
|
12.5
|
|
40
|
11/2
|
200
|
145
|
110
|
85 | 3
|
18
|
165
|
82
|
14.5
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
185
|
95
|
19.5
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
210
|
105
|
25.5
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
235
|
120
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
260
|
135
|
36
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
310
|
158
|
62
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
350
|
180
|
78
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
420
|
215
|
156
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
505
|
240
|
172
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
560
|
265
|
240
|
|
350
|
14
|
787
|
520
|
470
|
435
|
4
|
38
|
605
|
300
|
208
|
|
400
|
16
|
914
|
580
|
525
|
485
|
4
|
40
|
650
|
350
|
265
|
提示:本文中所有文字、數據、圖片均只適用于參考,需要了解更詳細的【襯氟止回閥】參數、選型、價格等請聯系我們,我們將竭誠為您服務!
